Данный кейс подтвердил, что даже сложный датчик высокого класса, как GE C1-6-D, можно вернуть к жизни без потери качества — при наличии опыта, оригинальных компонентов и технической гибкости.
В ультразвуковой диагностике от работоспособности датчика напрямую зависит точность визуализации и эффективность обследования. Одним из сложных, но успешных кейсов стал ремонт конвексного датчика GE C1-6-D, в котором потребовалась полная замена модуля пьезоэлементов.

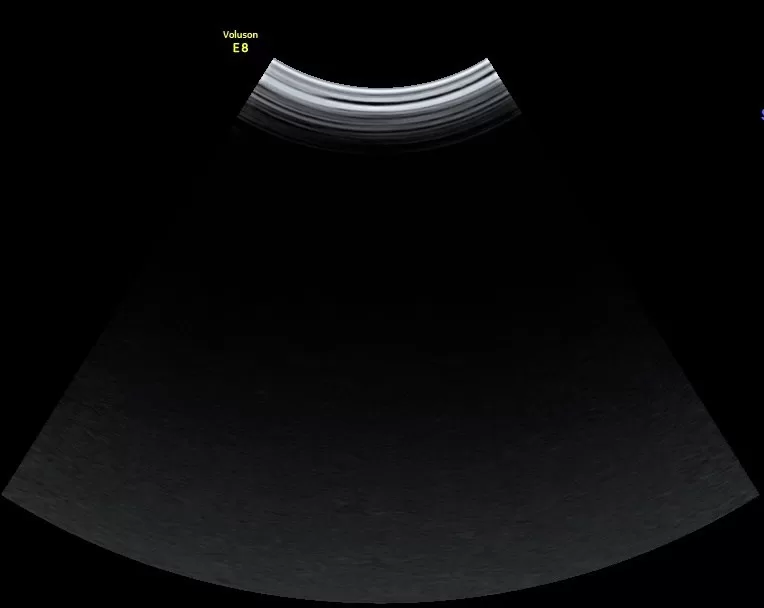

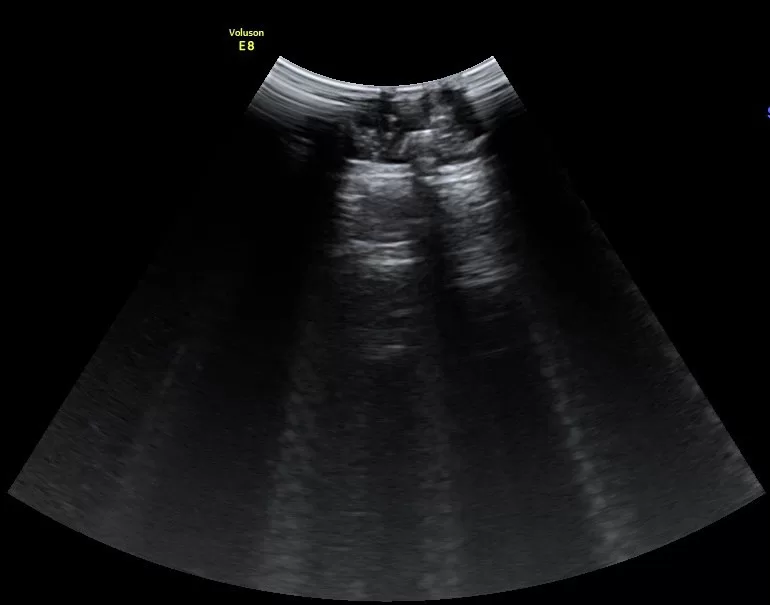

Жалоба: изображение на экране было искажено, с отсутствием четкости и нарушением формы сигнала.
После тестирования было выявлено, что:
1. Разборка и диагностика

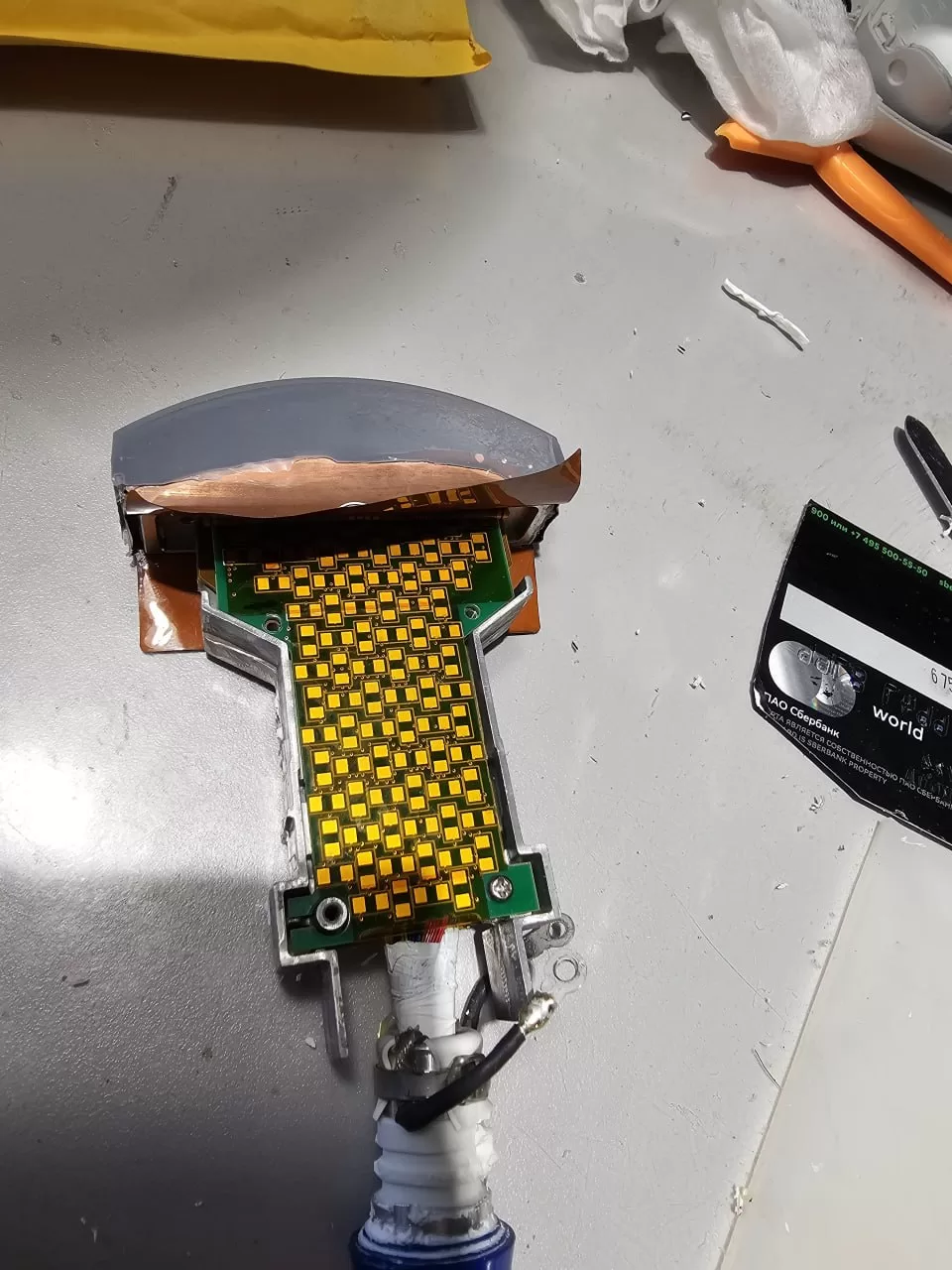

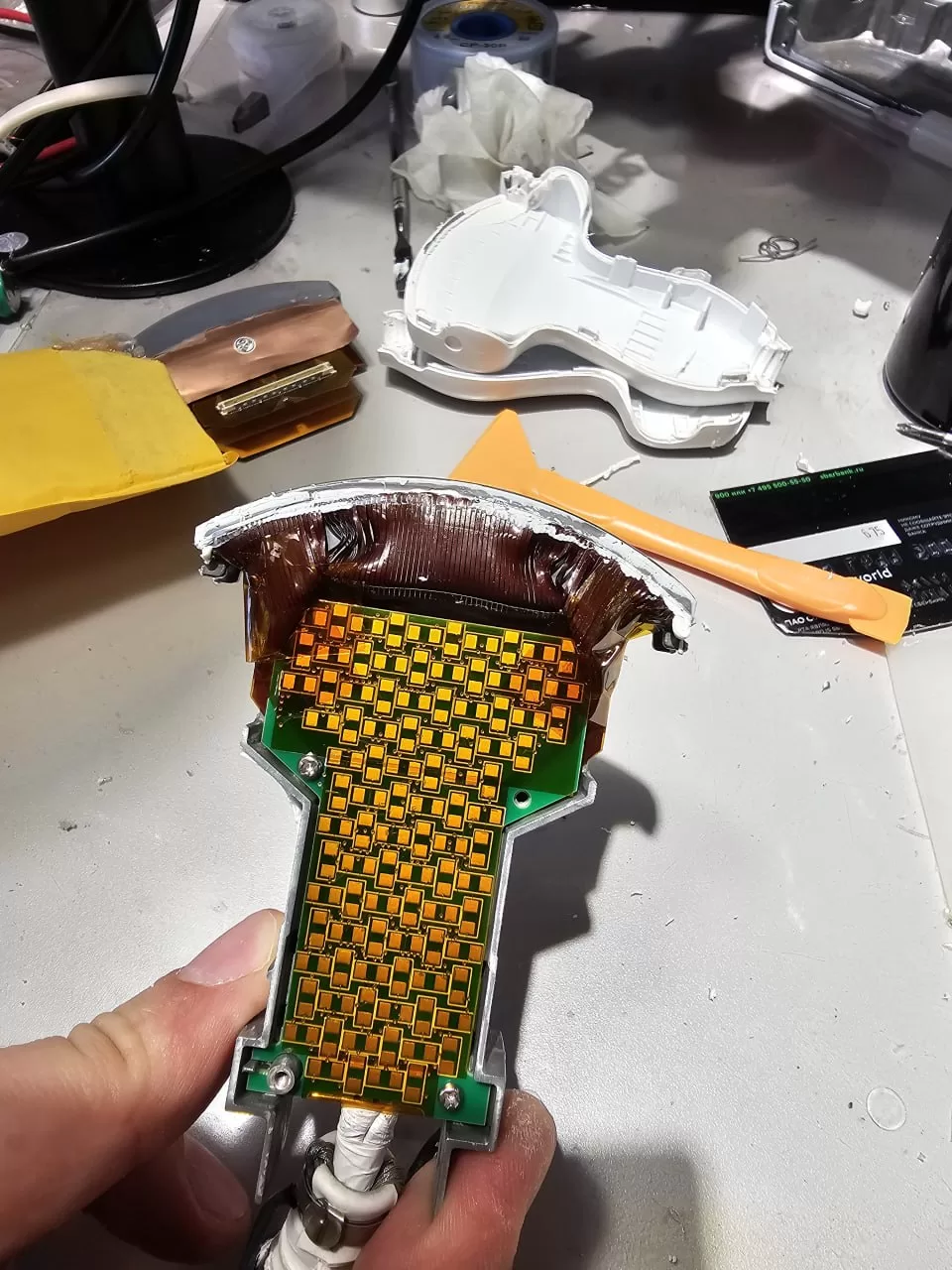

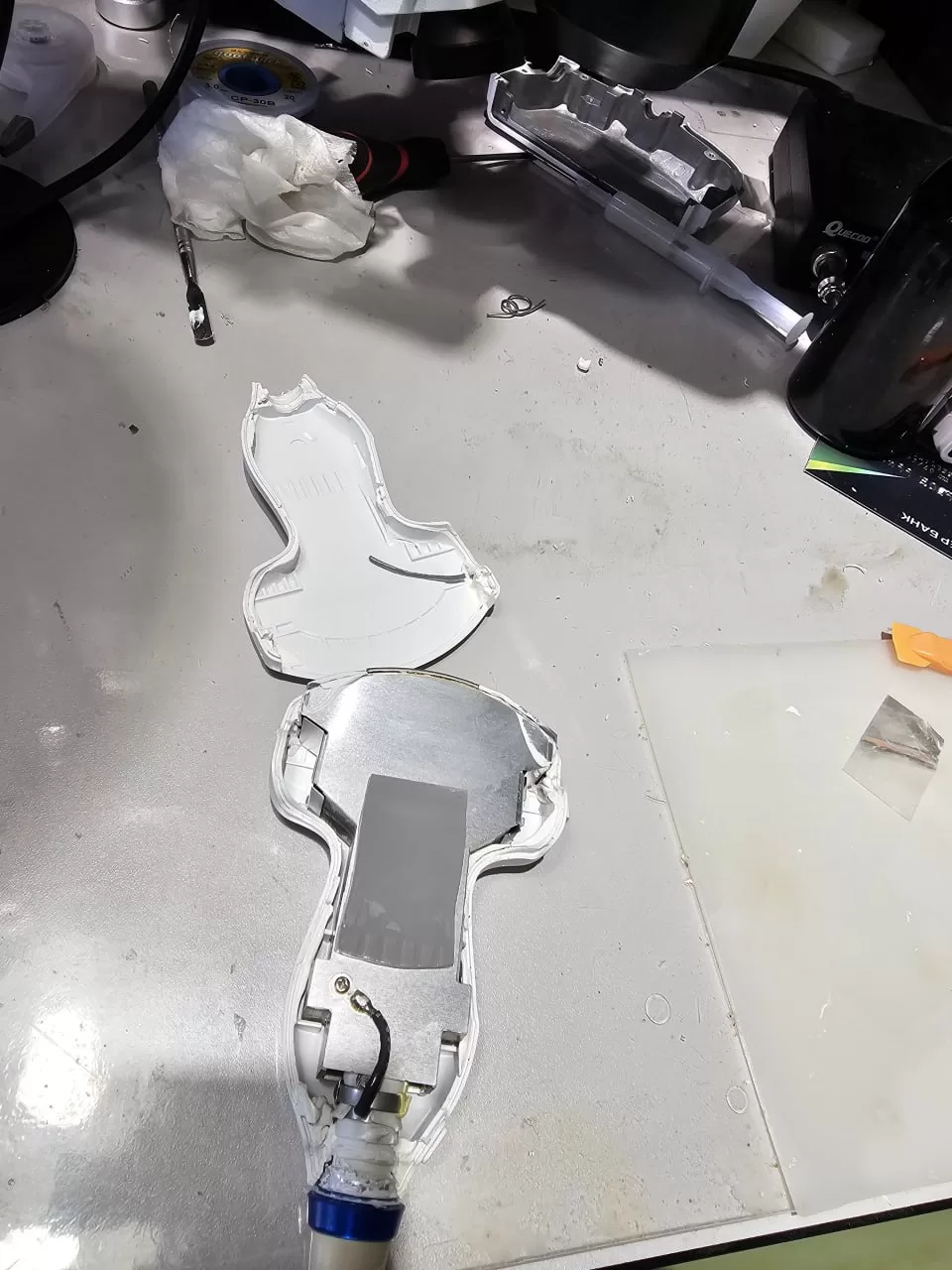

После вскрытия корпуса подтвердилось повреждение модуля: несколько пьезоэлементов были выбиты, часть цепи — обесточена.
2. Замена пьезомодуля

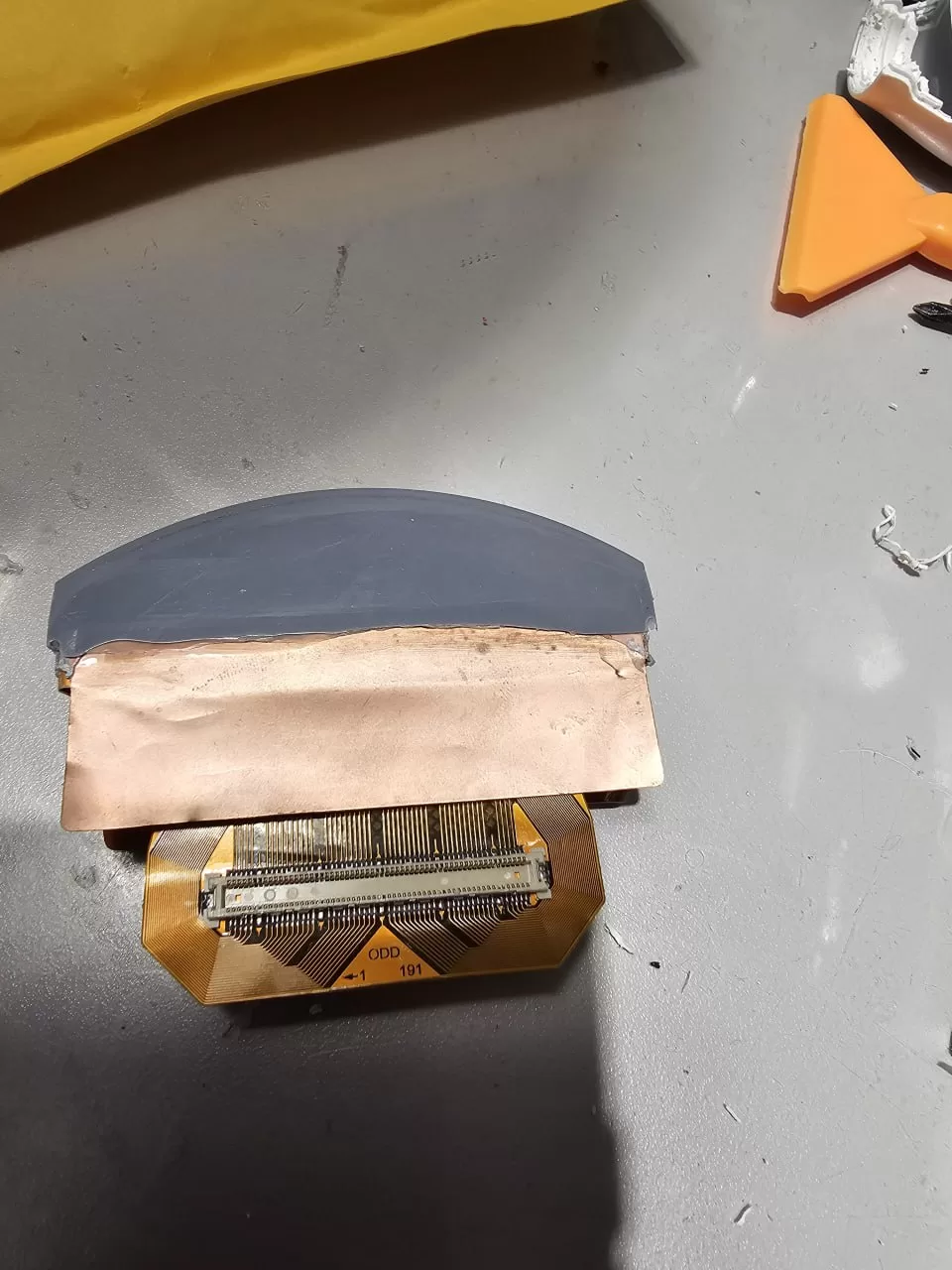

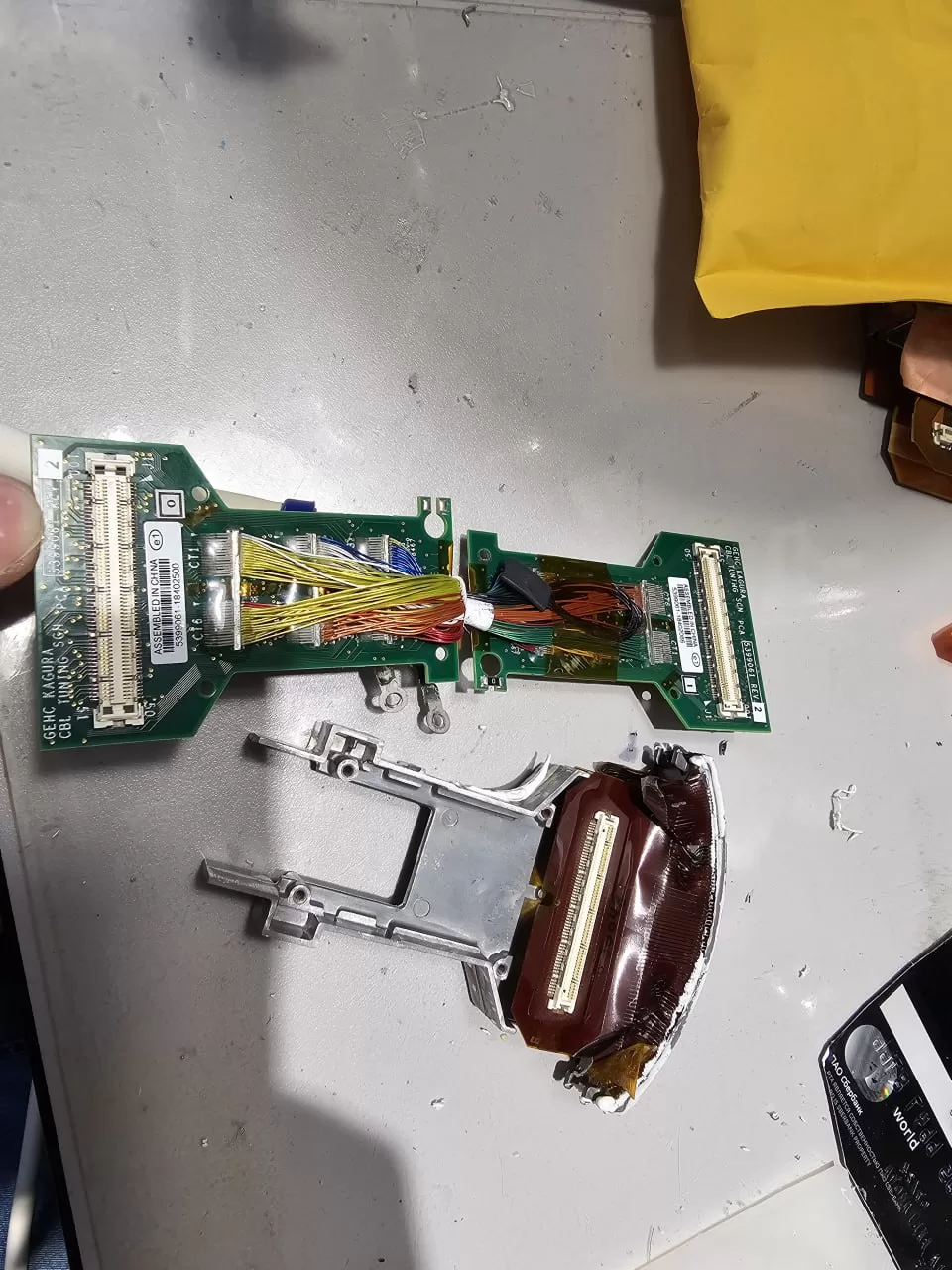

Был установлен новый оригинальный пьезомодуль от производителя GE. Однако модуль оказался другой ревизии и немного отличался по габаритам и конструктиву.
3. Адаптация конструкции

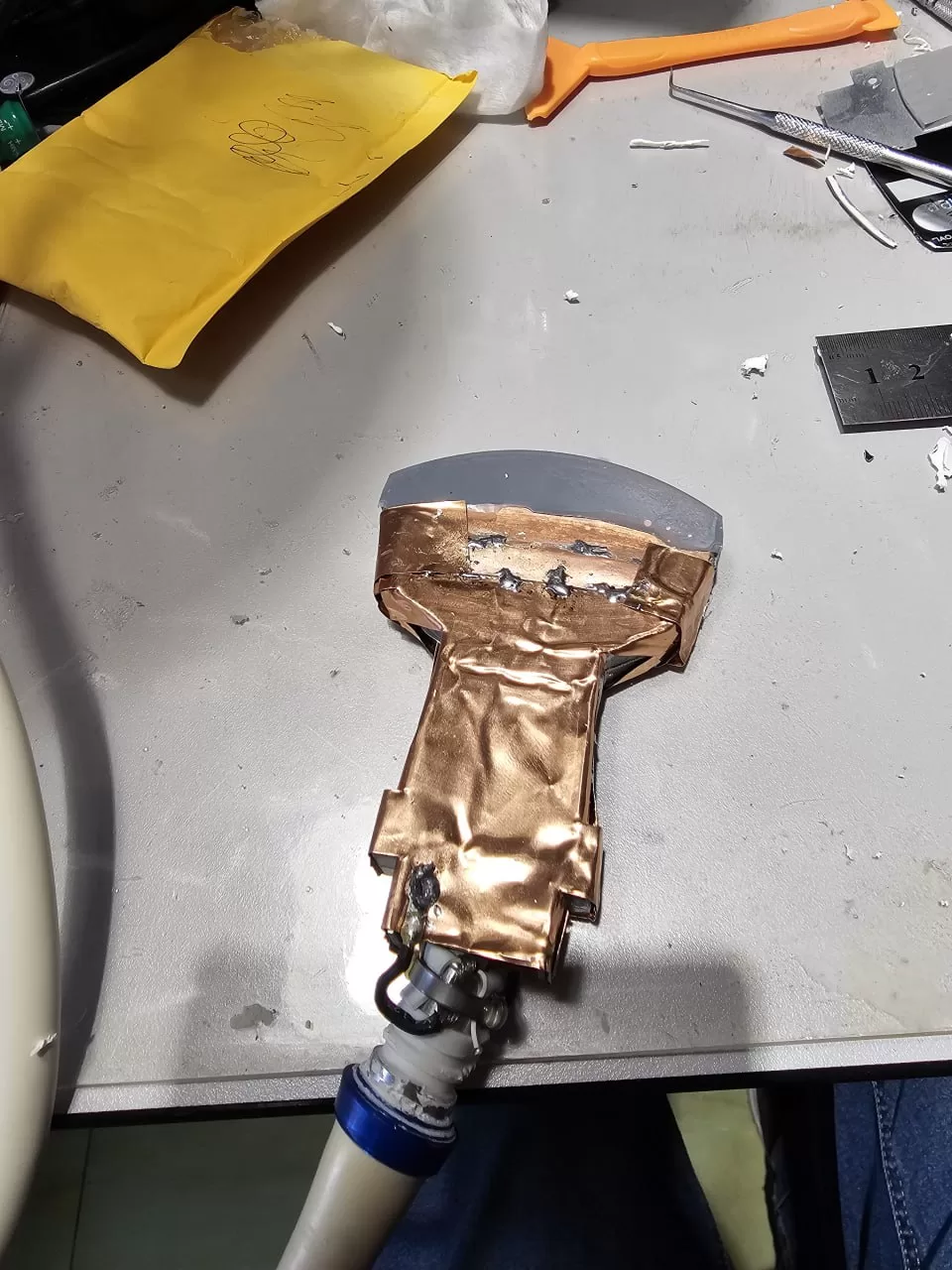

Чтобы обеспечить стабильную работу и защиту от электромагнитных наводок, вручную изготовили экранирующую оболочку из медной фольги. Эта оболочка обеспечила необходимую изоляцию и замыкание на корпус, аналогично заводскому исполнению.

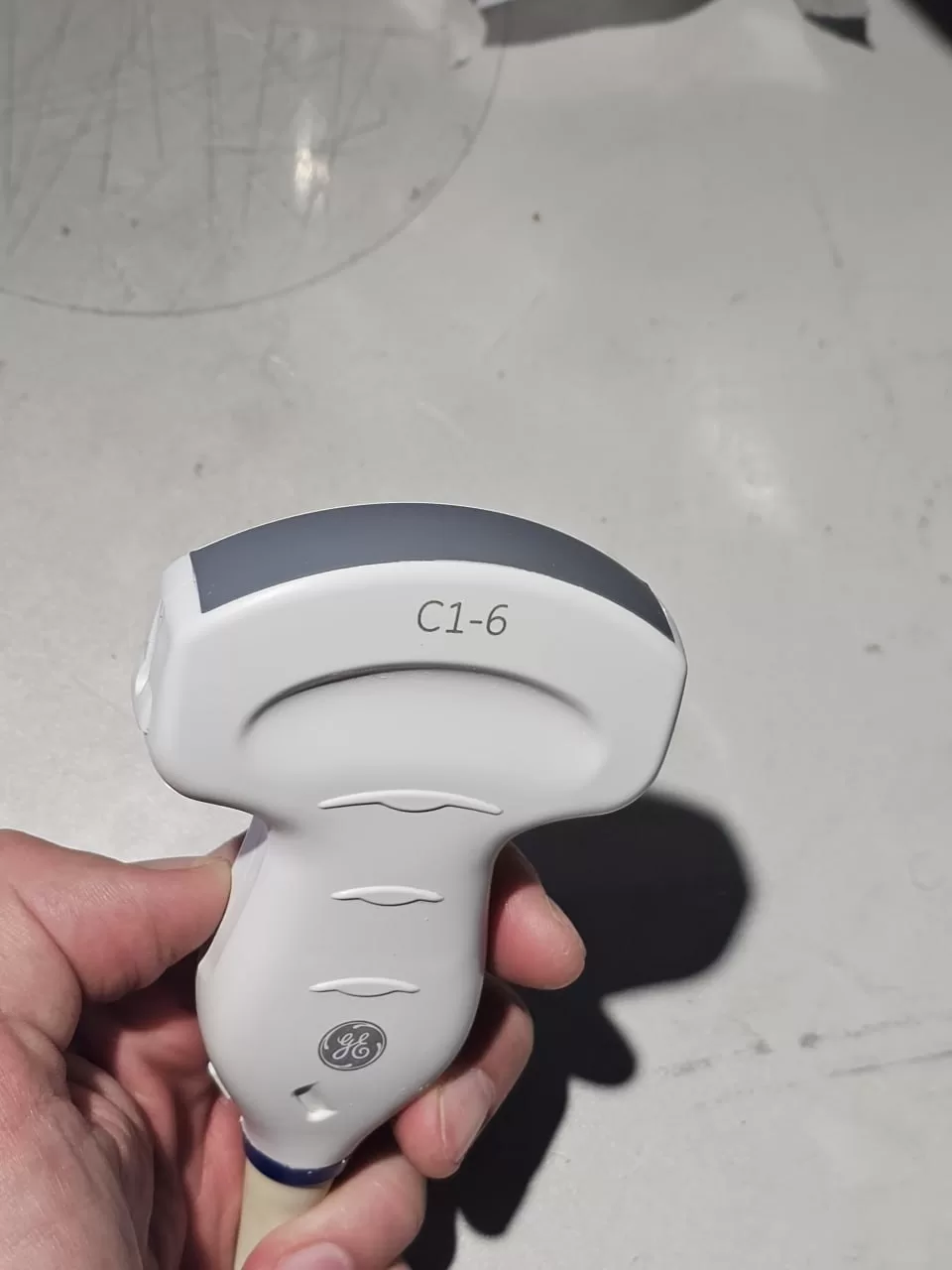

4. Финальная сборка и тестирование

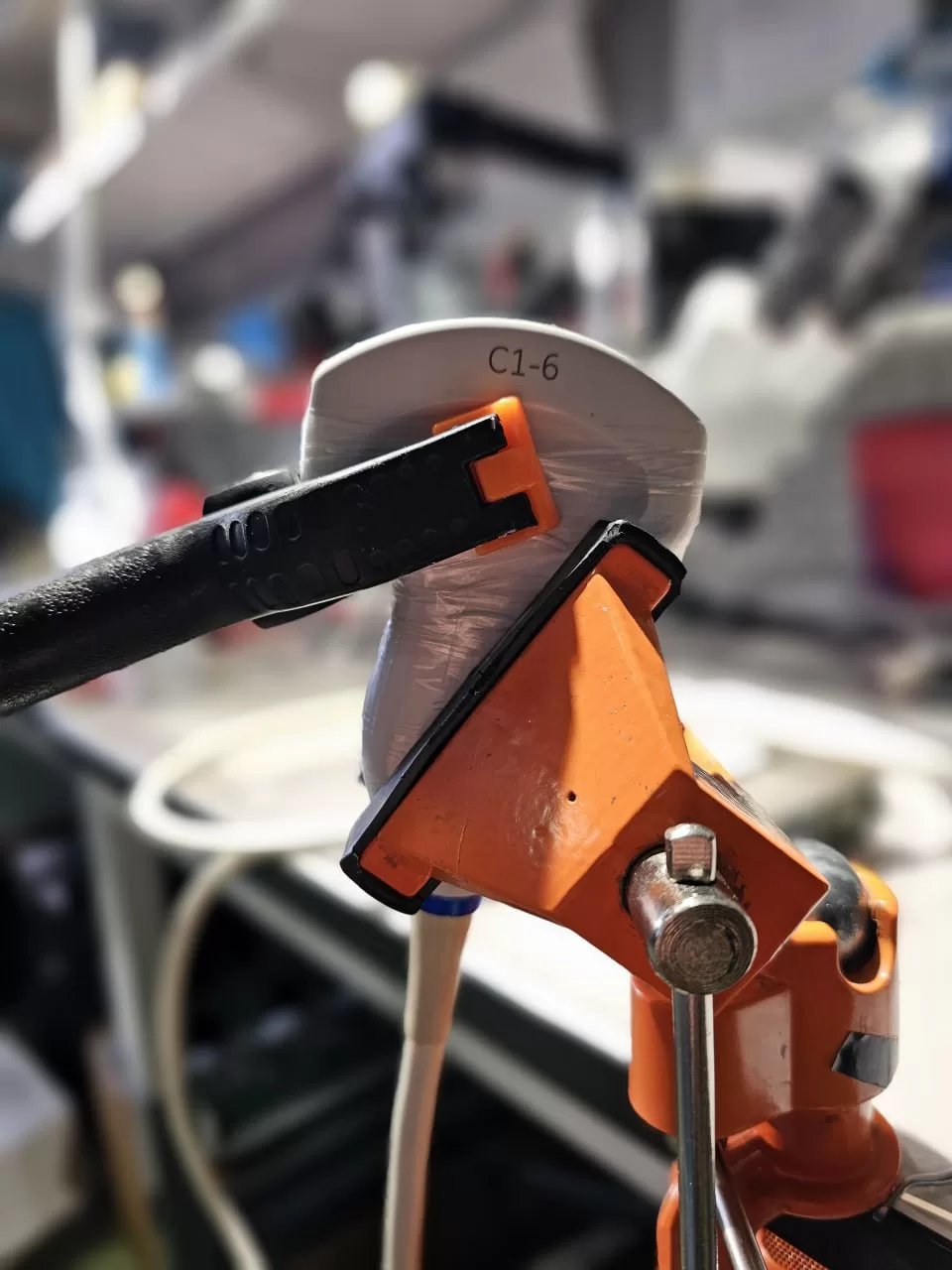

После окончательной сборки датчик был протестирован на диагностическом стенде и в реальных условиях. Все параметры соответствовали норме — изображение стало стабильным, с высокой детализацией и корректной глубиной.
В наш сервисный центр обратился медицинский кабинет из Читы с типичной для датчиков 3SC-RS проблемой: артефакт в центральной зоне изображения. Повреждение отражалось на клинической точности исследований, а сам датчик не мог использоваться в работе. Диагностика и решение Первичный анализ подтвердил предположение: артефакт вызван повреждённым модулем кристаллов. Мы провели замену, выполнили калибровку и тестирование на контрольном […]
25.05.2025
В ультразвуковой диагностике от работоспособности датчика напрямую зависит точность визуализации и эффективность обследования. Одним из сложных, но успешных кейсов стал ремонт конвексного датчика GE C1-6-D, в котором потребовалась полная замена модуля пьезоэлементов. Симптомы неисправности Жалоба: изображение на экране было искажено, с отсутствием четкости и нарушением формы сигнала. После тестирования было выявлено, что: Выполненные работы 1. […]
13.06.2025
Чреспищеводные датчики — это высокоточные устройства, критически важные для кардиологической диагностики и оценки внутрисердечных структур. Их стабильная работа напрямую влияет на безопасность пациента и точность обследования. Один из таких случаев касался датчика Mindray P7-3Ts, поступившего с ошибкой перегрева. Проблема Через несколько минут после включения система регистрировала ошибку перегрева, несмотря на то, что сам датчик оставался […]
13.06.2025
Акустическая линза — один из наиболее уязвимых компонентов УЗИ-датчика. Со временем она подвержена износу, особенно при интенсивной эксплуатации и частых процедурах дезинфекции. Один из недавних случаев в нашей практике — восстановление работоспособности датчика Samsung CA2-8AD путём замены линзы. Ход работ 1. Демонтаж повреждённой линзыЛинза была аккуратно удалена, очищена поверхность пьезоэлементов и подготовлено место для новой […]
18.06.2025
Выполненные работы Специалистами сервисной службы выполнен полный цикл запуска оборудования: Особое внимание было уделено корректности отображения поверхностных структур. Это особенно важно в таких областях, как педиатрическая визуализация, исследование поверхностных сосудов, оценка кожных и подкожных образований. Технические особенности Arietta 7 Линейный датчик Arietta 7 представляет собой высокочастотное решение для прецизионной диагностики. Он обеспечивает стабильную работу в […]
20.06.2025
В мире УЗИ-оборудования есть датчики, которые становятся настоящими «ветеранами» — проходят через десятки исследований, множество стерилизаций и не одну поломку. Один из таких — GE RIC5-9-D. Этот внутриполостной датчик с моторизированным механизмом неоднократно возвращался к нам в сервис. И каждый раз с новой задачей. Что было сделано За время эксплуатации датчик прошёл четыре отдельных ремонта. […]
21.06.2025
Описание неисправности В ходе работы с системой на базе ультразвукового сканера GE было зафиксировано отклонение в работе объемного внутриполостного датчика RIC5-9-D. При подключении к аппарату датчик не проходил инициализацию: мотор не запускался, интерфейс системы отображал ошибку, препятствующую началу исследования. Подобные симптомы, как правило, указывают либо на аппаратную неисправность моторного блока, либо на сбой в системе […]
09.07.2025

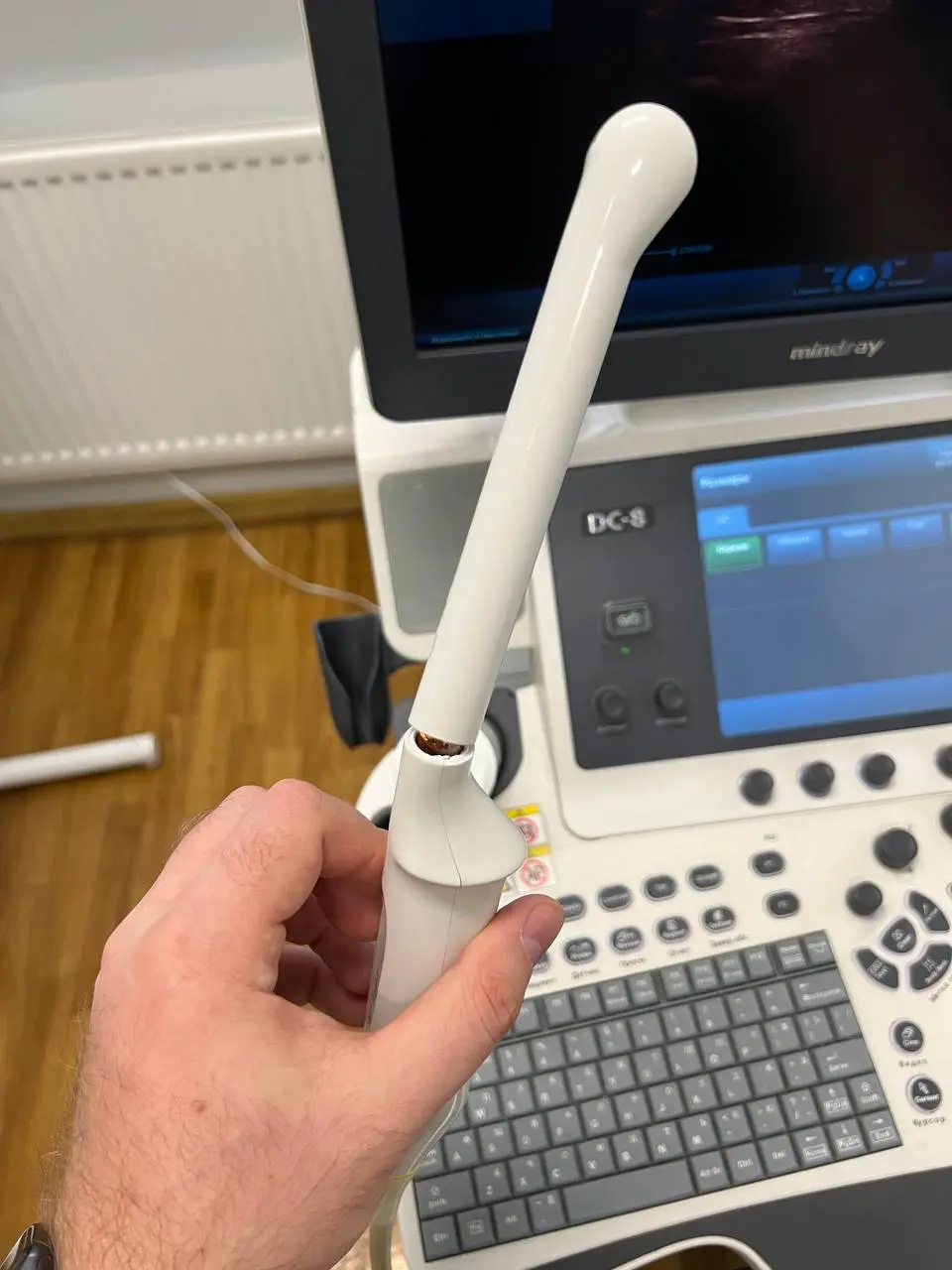

Описание неисправности В процессе эксплуатации у пользователя возникли подозрения на нестабильную работу датчика — появлялись периодические помехи при проведении исследований. Визуальный осмотр подтвердил физическое повреждение: зафиксирован разрыв внешней оплётки кабеля в зоне изгиба, что потенциально угрожает сигнальным жилам и экранирующему слою. Проведённые работы После вскрытия и локализации повреждённого участка была проведена проверка на целостность сигнальных […]
