Данный случай подчёркивает: не всегда ошибка оборудования означает его полный выход из строя. Грамотная диагностика и знание конструктивных особенностей датчика позволяют восстановить его работу с минимальными затратами.
Чреспищеводные датчики — это высокоточные устройства, критически важные для кардиологической диагностики и оценки внутрисердечных структур. Их стабильная работа напрямую влияет на безопасность пациента и точность обследования. Один из таких случаев касался датчика Mindray P7-3Ts, поступившего с ошибкой перегрева.

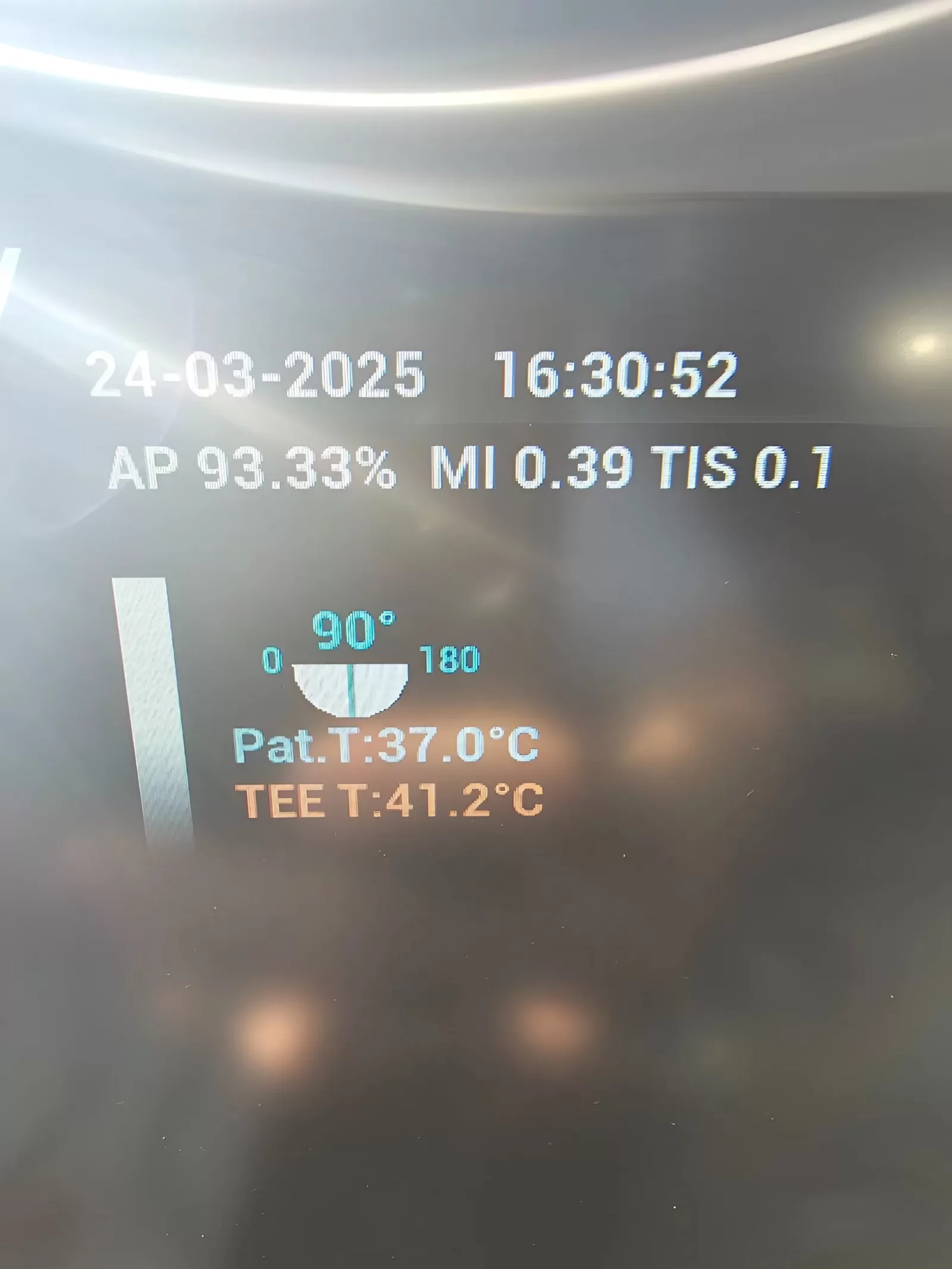

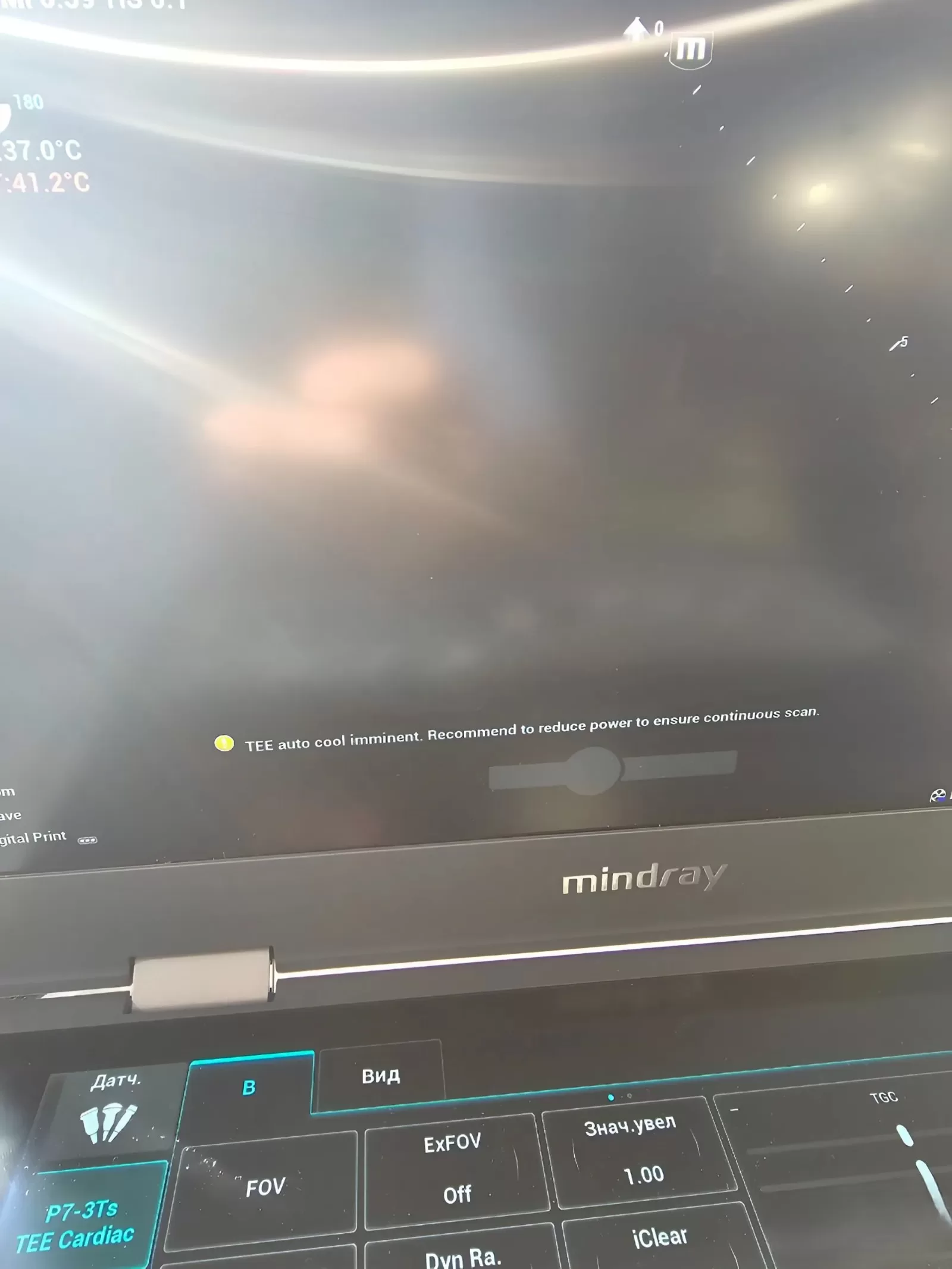

Через несколько минут после включения система регистрировала ошибку перегрева, несмотря на то, что сам датчик оставался холодным на ощупь. В результате аппарат автоматически прекращал сканирование, отключая зонд.
1. Диагностика платы коннектора
Первичный осмотр не выявил видимых повреждений корпуса или кабеля. Проблема была локализована на плате коннектора — элементе, который соединяет датчик с УЗ-аппаратом и обеспечивает передачу сигналов, питание и телеметрию.
2. Неисправный подстроечный резистор
В ходе измерений было обнаружено отклонение в сопротивлении подстроечного резистора, отвечающего за калибровку температурного сенсора. Из-за этого система ошибочно воспринимала штатную температуру как превышающую допустимую.
3. Замена и калибровка
Резистор был заменён на аналогичный элемент с заданными параметрами. После установки провели точную калибровку температурного датчика на стенде. Ошибка перегрева исчезла, датчик успешно прошёл тестирование и стабильно работал в течение продолжительной проверки.
